2018年一建《水利水電工程》知識點：土石方工程
要點：
1.土石方工程施工的土石分級和洞室開挖的圍巖分類;
2.露天土石方開挖常用的施工機械及開挖方法;地下洞室的分類及開挖方法;
3.常用的爆破方法;
【考點】土石方工程施工的土石分級
依開挖方法、開挖難易、堅固系數等，土石共劃分16級，土分4級，巖石分12級。
洞室開挖的圍巖分類：以巖石強度、巖體完整程度、結構面狀態、地下水和主要結構面產狀等五項因素之和的總評分為基本依據。以圍巖強度應力比為參考依據，進行工程地質分類。
圍巖類別 | 圍巖穩定性 | 圍巖總評分T | 圍巖強度 應力比S | 支護類型 |
I | 穩定。圍巖可長期穩定，一般無不穩定塊體 | T>85 | >4 | 不支護或局部錨桿或噴薄層混凝土。大跨度時，噴混凝土、系統錨桿加鋼筋網 |
Ⅱ | 基本穩定。圍巖熬體穩定，不會產生塑性變形，局部可能產生掉塊 | 85≥T>65 | >4 | |
Ⅲ | 穩定性差。圍巖強度不足，局部會產生塑性變形，不支護可能產生塌方或變形破壞。完整的較軟巖，可能暫時穩定 | 65≥T>45 | >2 | 噴混凝土、系統錨桿加鋼筋網。跨度為20～25m時，澆筑混凝土襯砌 |
Ⅳ | 不穩定。圍巖自穩時間很短，規模較大的各種變形和破壞都可能發生 | 45≥T>25 | >2 | 噴混凝土、系統錨桿加鋼筋網，并澆筑混凝土襯砌。V類圍巖還應布置拱架支撐 |
V | 極不穩定。圍巖不能自穩，變形破壞嚴重 | T≤25 |
注：Ⅱ、Ⅲ、Ⅳ類圍巖，當其強度應力比小于本表規定時，圍巖類別宜相應降低一級。
【考點】土方開挖機械
挖掘機 | 1.正鏟：能挖各種堅實土和破碎后的巖石。適用于開挖停機面以上的土石方，也可挖停機面以下不深的土方，但不能用于水下開挖。 2.反鏟：每一作業循環包括挖掘、回轉、卸料和返回等四個過程。（09年考點） |
裝載機 | 不僅能進行挖裝作業，而且能進行集渣、裝載、推運、平整、起重及牽引等工作，生產率較高，購置費用低。 |
鏟運機 | 1.是集開挖、運輸和鋪填三項工序于一身的設備，是一種鏟土、裝土、運土、鋪土和整平的綜合機械。 2.適用于：開挖有黏性的土壤，挖方深度和填方高度均不大，開挖Ⅰ～Ⅱ級土（Ⅲ、IV級土需翻松），運距不遠（600～1500m）的情況。 1.開行方式有：環形和“8”字形。當挖填方靠近（如修渠道和路基等），且挖填方高差在1.5m以內時，常用環形開行，高差超過1.5m時，可采用“8”字形開行。 |
原則 | 應盡可能選用容量大、數量少、型號規格單一的機械，便于管理和修配。 |
【考點】石方開挖
爆破法開挖基本工序 | 鉆孔、裝藥、起爆、挖裝和運卸等。 |
爆破方法 | 淺孔爆破法、深孔爆破法、預裂爆破及洞室爆破法等，前兩種爆破方法多用延長藥包，最后一種方法大多采用集中藥包。 |
保護層開挖 | 1) 對于保護層的上一層大都用限制藥包直徑的深孔爆破開挖，一次最大起爆藥量應根據允許的爆破地震強度大小來確定。 2) 保護層或深度小于4.0m巖層的開挖，采用限制藥包量的淺孔小炮爆破，用手風鉆或輕型穿孔機鉆孔，孔徑小于75mm。保護層開挖應按照三分之二或二分之一原則分層進行。最后由人工或使用風鎬撬除松動巖塊。 |
【考點】 地下土石方工程的施工方法
水工地下洞室按傾角(洞軸線與水平面的夾角)劃分為：平洞、斜井、豎井。
劃分原則：傾角小于6 0為平洞，傾角6 0～480為斜井，傾角大于480為豎井。
水工地下洞室施工方法：
巖體中洞室開挖傳統方法 | 鉆孔爆破法 |
中硬度以下圍巖 | 掘進機法：按照破碎巖石的方法，可分為擠壓式和切削式兩種類型。一般多用于平洞的全斷面開挖。 |
淺埋軟土地基中開挖 水工隧洞 | 盾構法：盾構機是用于暗挖隧洞的機械。按切削斷面的形狀分，有圓形和非圓形盾構； 頂管法：是一種非開挖的敷設地下管道的施工方法。 |
按斷面尺寸的洞室分類
斷面分類 | 斷面積（m2） | 等效直徑 |
小斷面 | <20 | <4.5 |
中斷面 | 20～35 | 4.5～6.5 |
大斷面 | 35～120 | 6.5～12 |
特大斷面 | >120 | >12 |
地下工程開挖方式
全斷面開挖方式 | |
先導洞后擴大開挖方式 | 當地質條件比較差（或地質情況不明）時，可先在洞室的上部或下部（也可在中部或側邊）開挖一個斷面在10m2左右的小導洞，通常在導洞開通后，才進行擴大開挖。 |
臺階擴大開挖方式 | 適用于大斷面（約50～90m2）洞室的開挖。 |
分部分塊開挖方式 | 在特大斷面的洞室開挖中，可采用先拱后擴大、先導洞后頂拱擴大再中下部擴大、肋拱留柱擴大法、中心導洞輻射孔等方式進行分部分塊開挖。 |
【考點】爆破技術

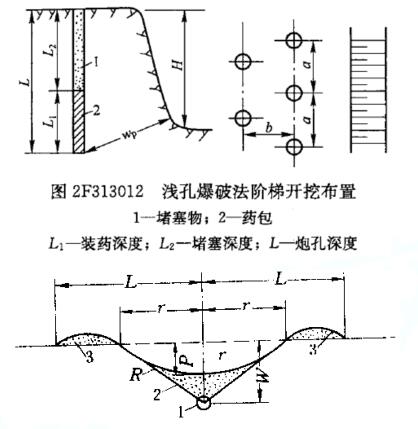

淺孔爆破法 | 優點：能均勻破碎介質，不需要復雜的鉆孔設備，操作簡單，可適應各種地形條件，而且便于控制開挖面的形狀和規格（2011考點）。 缺點：淺孔爆破法鉆孔工作量大，每個炮孔爆下的方量不大，因此生產率較低。 |
深孔爆破法 | 是大型基坑開挖和大型采石場開采的主要方法。 優點：其單位體積巖石所需的鉆孔工作量較小，單位耗藥量低，勞動生產率高，并可簡化起爆操作過程及勞動組織。 缺點：鉆孔設備復雜，設備費高。堅硬的巖石，鉆孔成本提高，應慎重考慮。（10年考點） 參數：臺階高度H、鉆孔直徑d、底盤抵抗線Wd、炮孔間距a和排距b、超鉆深度△H、鉆孔深度L、堵塞長度L，及單孔裝藥量Q等。 |
預裂爆破法 | 是沿設計開挖輪廓鉆一排預裂炮孔，在開挖區未爆之前先行爆破，從而獲得一條預裂縫，利用這條預裂縫，達到保護保留巖體或鄰近建筑物免受爆破破壞的目的。 |
光面爆破法 | 是利用布置在設計開挖輪廓線上的光面爆破炮孔，將作為圍巖保護層的“光爆層”爆除，從而獲得一個平整的洞室開挖壁面的一種控制爆破方式。 |
拆除爆破 | 泄渣爆破：利用水流的力量將爆渣沖向下游河道的爆破方法，導流洞（導流明渠）出口圍堰和基坑下游圍堰一般采用此法。 留渣爆破：指圍堰經爆破破碎后，再利用機械進行水下清渣的方法，上游圍堰的拆除一般采用此法。 |
爆破作用指數及分類（16增加）★ | 爆破作用指數n =r/w，反映爆破漏斗幾何特征的參數（r爆破漏斗底半徑，w最小抵抗線） （1）當n=1時即r = w，稱為標準拋擲爆破； （2）當n>1時即r > w，稱為加強拋擲爆破； （3）當0.75≤n<1時，稱為減弱拋擲爆破； （4）當n<0.75時，稱為松動爆破； |
【例題1】爆破作用指數n =0.5時的爆破為( )
A.標準拋擲爆破
B.加強拋擲爆破
C.減弱拋擲爆破
D.松動爆破
【答案】D
【解析】爆破作用指數n =r/w，反映爆破漏斗幾何特征的參數，當n<0.75時，稱為松動爆破。
