二、綜合題(每空2分，共40分)

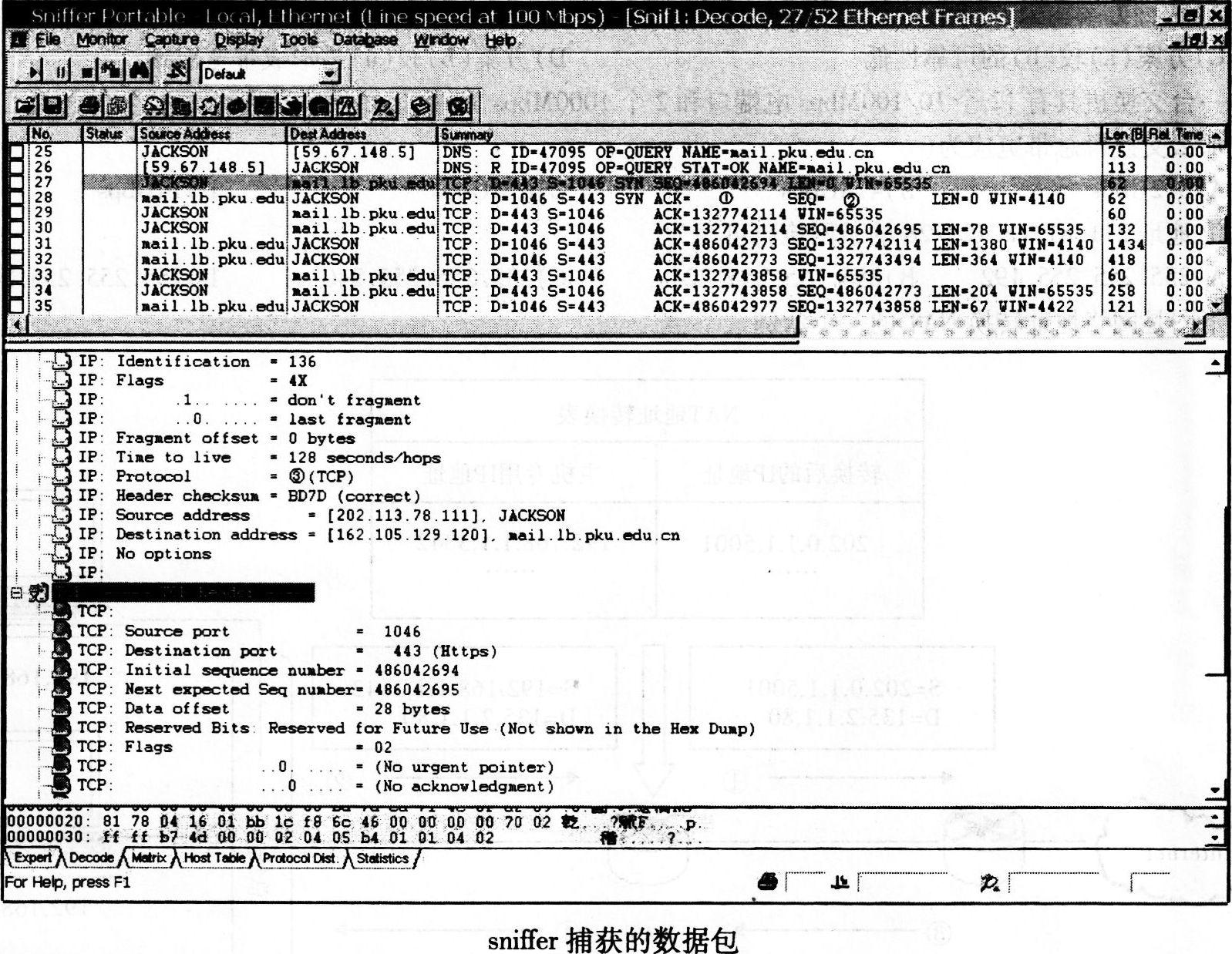

41、 是校園網某臺主機使用瀏覽器訪問某個網站，在地址欄鍵入其URL時用sniffer捕獲的數據包。
請根據圖中信息回答下列問題。
(1)該URL是【16】。
(2)該主機配置的DNS服務器的IP地址是【17】。
(3)圖中的①②③刪除了部分顯示信息，其中②應該是【18】，③應該是【19】。
(4)該主機的IP地址是【20】。
42、 如下圖所示，某園區網用l0Gbps的POS技術與Internet相連，POS接口的幀格式是SDH。園區網內部路由協議采用OSPF，園區網與Internet的連接使用靜態路由協議。
請閱讀以下R3的部分配置信息，并補充空白處的配置命令或參數，按題目要求完成路由器的配置。
R3的POS接口、OSPF和缺省路由的配置信息如下：
Router-R3#configure terminal
Router-R3(config)#
Router-R3(config)#interface pos3／0
Router-R3(config-if)#description To Interact
Router-R3(config-if)#bandwidth 10000000
Router-R3(config-if)#ip address 202．112．8．198 255．255．255．252
Router-R3(config-if)#erc 32
Router-R3(config-if)#pos【6】sdh
Router-R3(config-if)#no ip directed．broadcast Router-R3(config-if)#pos flag【7】
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#【8】165
Router-R3(config-muter)#network l28．58．0．0 【9】area 0
Router-R3(contlg-router)#redistribute connected metric-type 1 subnets
Router-R3(config-muter)#areao range l28．58．0．0 255．255．128．0
Router-R3(config-muter)#exit
Router-R3(config)#ip route【10】
Router-R3(config)#exit
Router-R3#
43、 網絡管理員使用DHCP服務器對公司內部主機的IP地址進行管理。在DHCP客戶機上執行"ipconfig/all"得到的部分信息如圖(A．所示，該客戶機在進行地址續約時捕獲的其中1條報文及相關分析如圖(B．所示。請分析圖中的信息，補充圖(B．中空白處的內容。

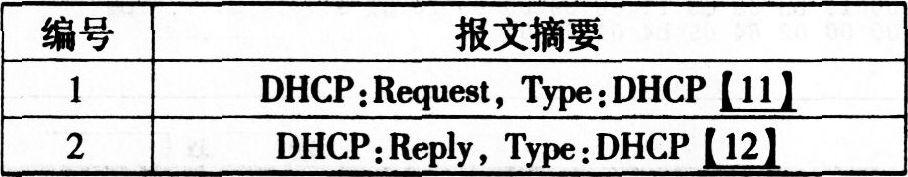

44、 某網絡中DHCP服務器地址為l0．0．0．1，MAC地址為00-12-34-56-78-90，可分配IP地址范圍為10．0．0．50-10．0．0．100，其中l(wèi)0．0．0．50保留給MAC地址是00-11-22-33-44-55的主機。網絡中某客戶機從該服務器續約IP地址的過程中，在客戶機捕獲的2條報文及對第l條報文的分析如下圖所示。請補充圖中空白處的信息。
DLC：-----DLC Header-----
DLC：Destination=001234567890
DLC：Source=001122334455
DLC：Ethertype=0800(IP)
IP：Destination Address=【13】，Source Address=【14】
UDP：Destination Port=67．Source Port=68
DHCP：-----DHCP Header-----
DHCP：Boot record type=1(Request)
DHCP：Hardware address type=1(10M Ethernet)
DHCP：Hardware address length=6 bytes
DHCP：Hops=O
DHCP：Transaction id=604D121 F
DHCP：Elapsed boot time=O seconds
DHCP：Flags=0000
DHCP：O=no broadcast
DHCP：Client self-assigned address=【15】
DHCP：Client address=[0．0．0．0]
DHCP：Next Server to use in bootstrap =[0．0．0．0]
DHCP：Relay Agent=[0．0．0．0]
DHCP：Client hardware address=001 122334455
DHCP：[10st name=''''
DHCP：Boot file name=…
DHCP：Vendor Information tag=53825276
DHCP：Message Type=3
三、應用題(共20分)
45、請根據圖所示網絡結構回答問題。
1．填寫路由器RG中相關的路由表項①至⑥。(每空2分，共12分)
2．如果在不改變路由表項的前提下，請寫出在路由器RF上最多可再連接的路由器數量。(2分)。
3．如果圖中防火墻FW為Ciseo PIX525，并且部分內網需要訪問外網，需要使用的兩個配置命令依次是 __________ 和 __________ 。(2分)
4．如果將172．16．17．128/25劃分3個子網，其中第-個子網能容納50臺主機，另外兩個子網均能容納20臺主機，要求網絡地址從小到大依次分配給3個子網，第2個子網的掩碼是 __________ ，可用的IP地址段是 __________ 。(4分)
(注：IP地址段的起始地址和結束地址間必須用減號"-"連接，中間不能有空格)
41、 是校園網某臺主機使用瀏覽器訪問某個網站，在地址欄鍵入其URL時用sniffer捕獲的數據包。
請根據圖中信息回答下列問題。
(1)該URL是【16】。
(2)該主機配置的DNS服務器的IP地址是【17】。
(3)圖中的①②③刪除了部分顯示信息，其中②應該是【18】，③應該是【19】。
(4)該主機的IP地址是【20】。
42、 如下圖所示，某園區網用l0Gbps的POS技術與Internet相連，POS接口的幀格式是SDH。園區網內部路由協議采用OSPF，園區網與Internet的連接使用靜態路由協議。
請閱讀以下R3的部分配置信息，并補充空白處的配置命令或參數，按題目要求完成路由器的配置。
R3的POS接口、OSPF和缺省路由的配置信息如下：
Router-R3#configure terminal
Router-R3(config)#
Router-R3(config)#interface pos3／0
Router-R3(config-if)#description To Interact
Router-R3(config-if)#bandwidth 10000000
Router-R3(config-if)#ip address 202．112．8．198 255．255．255．252
Router-R3(config-if)#erc 32
Router-R3(config-if)#pos【6】sdh
Router-R3(config-if)#no ip directed．broadcast Router-R3(config-if)#pos flag【7】
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#【8】165
Router-R3(config-muter)#network l28．58．0．0 【9】area 0
Router-R3(contlg-router)#redistribute connected metric-type 1 subnets
Router-R3(config-muter)#areao range l28．58．0．0 255．255．128．0
Router-R3(config-muter)#exit
Router-R3(config)#ip route【10】
Router-R3(config)#exit
Router-R3#
43、 網絡管理員使用DHCP服務器對公司內部主機的IP地址進行管理。在DHCP客戶機上執行"ipconfig/all"得到的部分信息如圖(A．所示，該客戶機在進行地址續約時捕獲的其中1條報文及相關分析如圖(B．所示。請分析圖中的信息，補充圖(B．中空白處的內容。
44、 某網絡中DHCP服務器地址為l0．0．0．1，MAC地址為00-12-34-56-78-90，可分配IP地址范圍為10．0．0．50-10．0．0．100，其中l(wèi)0．0．0．50保留給MAC地址是00-11-22-33-44-55的主機。網絡中某客戶機從該服務器續約IP地址的過程中，在客戶機捕獲的2條報文及對第l條報文的分析如下圖所示。請補充圖中空白處的信息。
DLC：-----DLC Header-----
DLC：Destination=001234567890
DLC：Source=001122334455
DLC：Ethertype=0800(IP)
IP：Destination Address=【13】，Source Address=【14】
UDP：Destination Port=67．Source Port=68
DHCP：-----DHCP Header-----
DHCP：Boot record type=1(Request)
DHCP：Hardware address type=1(10M Ethernet)
DHCP：Hardware address length=6 bytes
DHCP：Hops=O
DHCP：Transaction id=604D121 F
DHCP：Elapsed boot time=O seconds
DHCP：Flags=0000
DHCP：O=no broadcast
DHCP：Client self-assigned address=【15】
DHCP：Client address=[0．0．0．0]
DHCP：Next Server to use in bootstrap =[0．0．0．0]
DHCP：Relay Agent=[0．0．0．0]
DHCP：Client hardware address=001 122334455
DHCP：[10st name=''''
DHCP：Boot file name=…
DHCP：Vendor Information tag=53825276
DHCP：Message Type=3
三、應用題(共20分)
45、請根據圖所示網絡結構回答問題。
1．填寫路由器RG中相關的路由表項①至⑥。(每空2分，共12分)
目的網絡/掩碼長度 |
輸出端口 |
① |
SO(直接連接) |
② |
S1(直接連接) |
③ |
SO |
④ |
S1 |
⑤ |
SO |
⑥ |
S1 |
2．如果在不改變路由表項的前提下，請寫出在路由器RF上最多可再連接的路由器數量。(2分)。
3．如果圖中防火墻FW為Ciseo PIX525，并且部分內網需要訪問外網，需要使用的兩個配置命令依次是 __________ 和 __________ 。(2分)
4．如果將172．16．17．128/25劃分3個子網，其中第-個子網能容納50臺主機，另外兩個子網均能容納20臺主機，要求網絡地址從小到大依次分配給3個子網，第2個子網的掩碼是 __________ ，可用的IP地址段是 __________ 。(4分)
(注：IP地址段的起始地址和結束地址間必須用減號"-"連接，中間不能有空格)
