二、綜合題(每空2分，共40分)

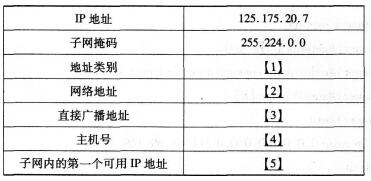

1．計算并填寫下表。
2．如下圖所示，某校園網用l0Gbps的POS技術與Intemet相連，POS接口的幀格式是SDH。路由協議的選擇方案是校園網內部采用OSPF協議，校園網與Internet的連接使用靜態路由協議。校園網內的路由器R1設為DHCP服務器，可分配的IP地址是221．89．23．192／26，其中221．89．23．200-221．89．23．254地址除外，地址租用時間為5小時30分。
問題：

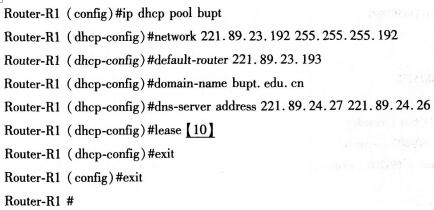

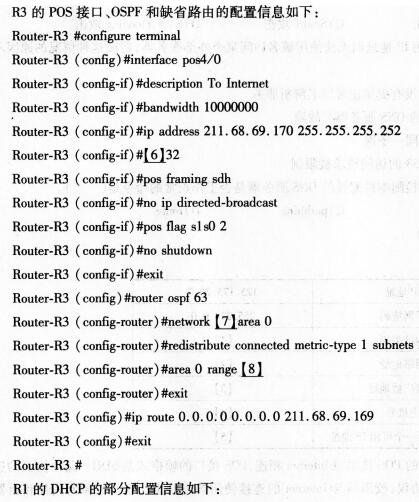

請閱讀以下R3和R1的部分配置信息，并補充下列空白處的配置命令或參數，按題目要求完成路由器的配置。

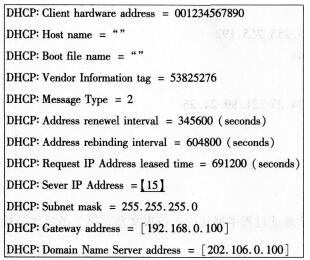

3．某客戶機使用DHCP獲取IP地址等信息，其獲取IP地址過程中捕獲的4條報文及對第2條報文分析如下圖所示。請分析其中的信息，補全內容。
編號報文摘要
4．下圖是校園網某臺主機在命令行模式下執行某個命令時用sniffer捕獲的數據包。
請根據圖中信息回答下列問題。
(1)該主機上配置的IP地址的網絡號長度最多是【16】。
(2)圖中的①和②刪除了部分顯示信息，其中①處的信息應該是【17】，②處的信息應該是【18】。
(3)該主機上配置的域名服務器的IP地址是【19】。
(4)該主機上執行的命令是【20】。
二、綜合題

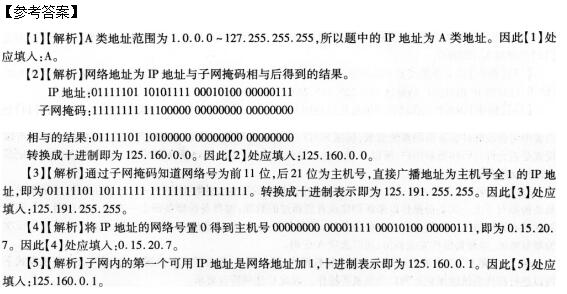

1．【解題思路】
網絡地址規劃需要分以下6步進行：(1)判斷用戶對網絡與主機數的需求。(2)計算滿足用戶需求的基本網絡地址結構。(3)計算地址掩碼。(4)計算網絡地址。(5)計算網絡廣播地址。(6)計算網絡主機地址。
2．【解題思路】
本題涉及內容為局域網接口配置(千兆以太網接l21)、路由器的靜態路由配置、0SPF動態路由協議配置以及DHCP服務器配置。

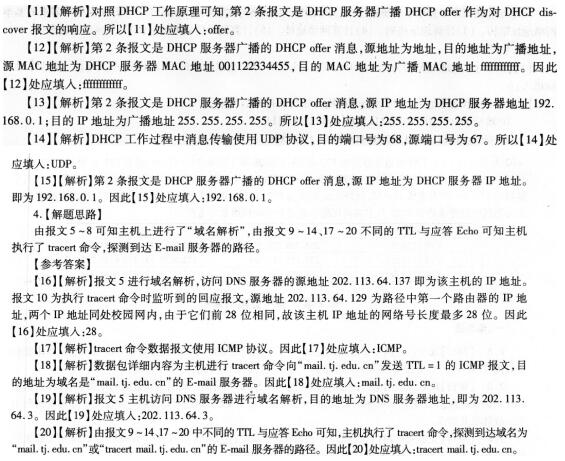

3．【解題思路】
DHCP的工作原理：(1)DHCP客戶機廣播“DHCP發現”消息，該消息源地址為0．0．0．0，目的地址為255．255．255．255。(2)當DHCP服務器監聽到客戶機的“DHCP發現”消息時，它會從還沒有租出的地址中選擇最前面的空置IP，連同其他的TCP／IP設定，向網絡中廣播“DHCP供給”消息。(3)DHCP客戶機收到“DHCP供給”消息，如果接受其中提供的參數，就通過廣播“DHCP請求”消息向DHCP服務器請求提供IP地址。(4)DHCP服務器廣播“DHCP確認”消息，將IP地址分配給DHCP客戶機。
