6．1．4網絡拓?fù)浣Y(jié)構
拓?fù)鋵W(xué)是幾何學的一個分支：從圖論演變過來，是研究與大小、形狀無關的點、線和面構成的圖形特征的方法。計算機網絡拓?fù)涫菍?gòu)成網絡的結點和連接結點的線路抽象成點和線，用幾何關系表示網絡結構，從而反映出網絡中各實體的結構關系。常見的網絡拓?fù)浣Y(jié)構主要有星型、環型、總線型、樹型和網狀等幾種。

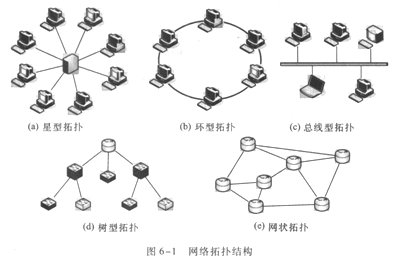

1．星型拓?fù)?BR> 圖6—1(a)描述了星型拓?fù)浣Y(jié)構。星型拓?fù)涫亲钤绲耐ㄓ镁W(wǎng)絡拓?fù)浣Y(jié)構形式。在星型拓?fù)渲?，每個結點與中心結點連接，中心結點控制的通信，任何兩個結點之間的通信都要通過中心結點。因此，要求中心結點有很高的可靠性。星型拓?fù)浣Y(jié)構簡單，易于實現和管理，但是由于它是集中控制方式的結構，一旦中心結點出現故障，就會造成的癱瘓，可靠性較差。
2．環型拓?fù)?_
圖6—1(b)描述了環型拓?fù)浣Y(jié)構。在環型拓?fù)浣Y(jié)構中，各個結點通過中繼器連接到一個閉合的環路上，環中的數據沿著一個方向傳輸，由目的結點接收。環型拓?fù)浣Y(jié)構簡單，成本低，適用于數據不需要在中心結點上處理而主要在各自結點上進行處理的情況。但是環中任意一個結點的故障都可能造成網絡癱瘓，成為環型網絡可靠性的瓶頸。
3．總線型拓?fù)?BR> 圖6—1(c)描述了總線型拓?fù)浣Y(jié)構。網絡中各個結點由一根總線相連，數據在總線上由一個 結點傳向另一個結點?？偩€型拓?fù)浣Y(jié)構的優點是：結點加入和退出網絡都非常方便，總線上某個結點出現故障也不會影響其他站點之間的通信，不會造成網絡癱瘓，可靠性較高，而且結構簡單，成本低，因此這種拓?fù)浣Y(jié)構是局域網普遍采用的形式。
4．樹型拓?fù)?BR> 圖6—1(d)描述了樹型拓?fù)浣Y(jié)構。結點按層次進行連接像樹一樣，有分支、根結點、葉子結 點等，信息交換主要在上、下結點之間進行。樹型拓?fù)淇梢钥醋魇切切屯負涞囊环N擴展，主要適用于匯集信息的應用要求。
5．網狀拓?fù)?BR>
