5.3.1.2 適用范圍
水泥土攪拌法適用于處理正常固結的淤泥與淤泥質土、粉土、飽和黃土、素填土、黏性土以及無流動地下水的飽和松散砂土等地基。當?shù)鼗恋奶烊缓啃∮?0%(黃土含水量小于25%)大于70%或地下水的pH值小于4時不宜采用干法。
用于處理泥炭土、有機質土塑性指數Ip大于25的黏土、地下水具有腐蝕性時以及無工程經驗的地區，必須通過現場試驗確定其適用性。冬季施工時應注意負溫對處理效果的影響。
5.3.2 加固機理
水泥土攪拌法加固機理包括對天然地基土的加固硬化機理(微觀機理)和形成復合地基 以加固地基土、提高地基土強度、減少沉降量的機理(宏觀機理)。
5.3.2.1 水泥土硬化機理(微觀機理)
當水泥漿與土攪拌后，水泥顆粒表面的礦物很快與黏土中的水發生水解和水化反應，在 顆粒間形成各種水化物。這些水化物有的繼續硬化，形成水泥石骨料，有的則與周圍具有一 定活性的黏土顆粒發生反應。通過離子交換和團粒化作用使較小的土顆粒形成較大的土團 粒;通過硬凝反應，逐漸生成不溶于水的穩定的結晶化合物，從而使土的強度提高。此外， 水泥水化物中的游離Ca(OH)2能吸收水中和空氣中的CO2，發生碳酸化反應，生成不溶于水的CaCO3，這種碳酸化反應也能使水泥土增加強度。通過以上反應，使軟土硬結成具有一定整體性、水穩性和一定強度的水泥加固土。
5.3.2.2 復合地基加固機理(宏觀機理)

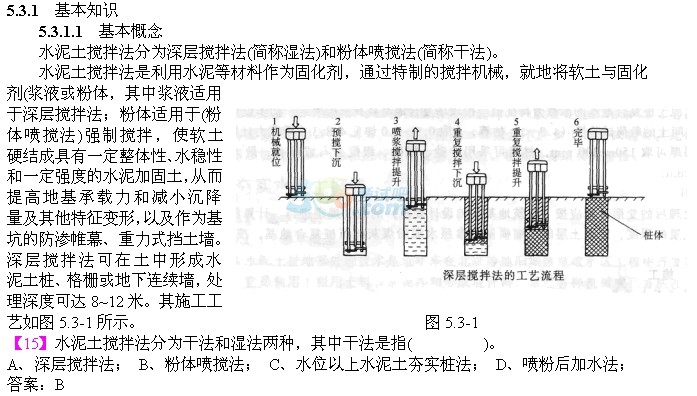

通過圖5.3-1所示的施工機械，在土中形成一定直徑的樁體，與樁間土形成復合地基承擔基礎傳來的荷載，可提高地基承載力和改善地基變形特性。有時，當?shù)鼗凛^軟弱、地基承載力和變形要求較高時，也采用壁式加固，形成縱橫交錯的水泥土墻，形成格柵形復合地基。甚至直接將擬加固范圍內土體全部進行處理，形成塊式加固實體。
【16】水泥土攪拌法的加固機理包括( )
A、水泥土硬化機理;B、復合地基加固機理;C、置換作用; D、擠密作用; 答案：A、B
5.3.3 設計
5.3.3.1 設計必須資料
工程地質勘察應查明填土層的厚度和組成，軟土層的分布范圍、含水量和有機質含量， 地下水的侵蝕性質等。深層攪拌設計前應進行擬處理土的室內配比試驗，針對現場擬處理的最軟弱層軟土性質，選擇合適的固化劑、外摻劑及其摻量，為設計提供各種齡期、各種配比的強度參數。對承受豎向荷載的水泥土強度宜取90d齡期試塊的立方體無側限抗壓強度平均值;對承受水平荷載的強度宜取28d齡期試塊的立方體無側限抗壓強度平均值。
5.3.3.2 設計內容
1 水泥摻量
水泥土攪拌法處理軟土的固化劑宜選用強度等級為32.5級以上的普通硅酸鹽水泥。水泥的摻量除塊狀加固時宜為被加固土質量的7%~12%外，其余宜為12%~20%。濕法的水泥漿水灰比可選用0.45~0.55。
2 外摻劑
外摻劑可根據工程需要選用具有早強、緩凝、減水、節省水泥等性能的材料，但應避免污染環境。外摻劑主要有木質素磺酸鈣、石膏、磷石膏、三乙醇胺等。木質素磺酸鈣是一種減水劑，試驗表明，它對水泥土強度影響不大，石膏和三乙醇胺對水泥土的強度有增強作用，水泥~磷石膏對大部分軟黏土來說是一種經濟有效的固化劑，一般可節省水泥26%。
3 置換率與加固深度
置換率指被加固土面積與擬加固場地面積的比率，主要取決于設計要求的復合地基承載 力大小。豎向承載的攪拌樁的長度應根據承載力和變形的要求確定，并宜穿透軟弱土層到達 承載力相對較高的土層;為提高抗滑穩定性而設置的攪拌樁，其樁長應超過危險滑弧以下 2m。此外，濕法的加固深度不宜大于20 m，干法不宜大于15m，水泥攪拌樁的樁徑不應小于500 mm。
【17】某場地內危險滑動面在基底以下6.0m，在采取地基處理時，樁長設計長度為( )。
A、6.0m; B、6.5m; C、7.5m; D、8.5m; 答案：D
【18】水泥土攪拌樁的直徑不應小于( )。
A、300mm;B、400mm;C、500mm;D、600mm; 答案：C
4 承載力
豎向承載的攪拌樁復合地基承載力特征值應通過現場單樁或多樁復合地基載荷試驗確 定。初步設計時也可按下式估算：
【20】在利用公式Ra=ηfcuAp確定單豎向承載力時，fcu為( )。
A、 水泥土試塊在標準養護條件下28d齡期的立方體抗壓強度平均值;
B、 水泥土試塊在自然養護條件下28d齡期的立方體抗壓強度平均值;
C、 水泥土試塊在自然養護條件下90d齡期的立方體抗壓強度平均值;
D、 水泥土試塊在標準養護條件下90d齡期的立方體抗壓強度平均值; 答案：D
5 沉降
豎向承載攪拌樁復合地基的變形包括攪拌樁復合土層的平均壓縮變形和樁端以下未處理 土層的壓縮變形。其中復合土層的壓縮變形值Sl可按下式計算：
5.3.3.3 其他
1 加固范圍
豎向承載水泥攪拌樁復合地基設計時，攪拌樁平面布置可根據上部結構特點及對地基承 載力和變形的要求，采用柱狀、壁狀、格柵狀、塊狀等處理形式。可只在基礎范圍內布樁，獨立基礎下樁數不宜少于三根。柱狀處理可采用正方形或等邊三角形等布樁形式，其樁數可 按下式計算：
n=mA/Ap 5.3-6
式中：n為樁數;A為基礎底面積，Ap為樁截面面積。
2 褥墊層
豎向承載攪拌樁復合地基應在基礎和樁之間設置褥墊層。褥墊層厚度可取200~300 mm。其材料可選用中砂、粗砂、級配砂石等，粒徑不宜大于20 mm。褥墊層有利于發揮樁間土承載力，同時，可降低樁頂應力的集中，此外，還有使樁頂受力趨于均勻，避免由于樁頂剔鑿不平、基礎與樁頂直接接觸時樁體中產生局部過大應力使樁體過早破壞的作用。
3 深層攪拌壁狀處理用于地下臨時擋土結構時，可按重力式擋土墻設計。為了加強其整體性，相鄰樁搭接寬度宜大于100mm。
5.3.4 施工
5.3.4.1 基本要求
水泥土攪拌樁施工前應根據設計進行工藝性試樁，數量不得少于2根。當樁周為成層土 時，應對相對軟弱土層增加攪拌次數或增加水泥摻量。 攪拌頭翼片的枚數、寬度、與攪拌軸的垂直夾角、攪拌頭的回轉數、提升速度應相互匹 配，以確保加固深度范圍內土體任一點均能經過20次以上的攪拌。豎向承載攪拌樁施工時，停漿(灰)面應高于樁頂設計標高300~500mm厚的土層。開挖基坑時，應將上部質量較差樁段挖去。施工中應保證攪拌樁機底盤的水平和導向架的豎直，攪拌樁的垂直度偏差不得超過1%;樁位偏差不得大于50mm，樁直徑和樁長不得小于設計值。
5.3.4.2 施工順序
如圖5.3-1所示，深層攪拌施工可按下列步驟進行：①攪拌機械就位、調平;②預攪下沉至設計加固深度;③邊噴漿(粉)、邊攪拌提升至預定的停漿(灰)面;④重復攪拌下沉至設計加固深度;⑤根據設計要求，噴漿(灰)或僅攪拌提升直至預定的停漿(灰)面;⑥關閉攪拌機械。
在預(復)攪下沉?xí)r，也可采用噴漿(灰)的施工工藝，但必須確保全樁長上下至少重復攪拌一次。 此外，攪拌機預攪下沉?xí)r不宜沖水，當遇到較硬土層下沉太慢時，方可適量沖水，但應 考慮沖水成樁對樁身強度的影響。攪拌機噴漿提升的速度和次數必須符合施工工藝的要求，應有專人記錄。
5.3.5 質量檢驗
1 施工質量檢驗
攪拌樁應在成樁后7d后，采用淺部開挖樁頭(深度宜超過停漿(灰)面下0.5m)，目測檢查攪拌的均勻性，量測成樁直徑。檢查量為總樁數的5%。成樁3d內，可用輕型動力觸探(N10)檢查每米樁身的均勻性。檢驗樁的數量應不少于已完成樁數的1%，且不少于3根。 經觸探和載荷試驗檢驗后對樁身質量有懷疑時，應在成樁28d后，用雙管單動取樣器鉆取芯樣做抗壓強度檢驗，檢驗數量為施工樁總數的0.5%，且每項單體工程不得少于3點。
2 竣工驗收
豎向承載的水泥土樁復合地基竣工驗收時，承載力檢驗應采用復合地基載荷試驗和單樁 載荷試驗。載荷試驗必須在樁身強度滿足試驗的條件時，并宜在成樁28d后進行。檢驗數量為施工樁總數的0.5%~1%，且每項單體工程不得少于3點。
【21】當采用N10對水泥土攪拌樁進行樁體均勻性檢驗時，應在成樁( )天內進行。
A、1; B、2; C、3; D、4; 答案：C
【22】竣工驗收時，對于豎向承載的水泥土攪拌樁，其承載力檢驗應采用( )。
A、應采用復合地基載荷試驗; B、應采用單樁載荷試驗;
C、應采用地基土載荷試驗; D、應采用N10檢驗樁體均勻性及密實度; 答案：A、B
