注意事項
1.嚴禁考生私自送電，嚴禁帶電操作（通電試車除外）。
2.考生要服從監考人員安排，遵守考場紀律，著裝不能帶有顯示考生和學校信息的標志。
3.考生舉手示意要求試車，得到認可后排隊等待。
4.考試時間結束，停止一切操作，在監考人員安排下有序退場。
5.除答題外，嚴禁在試卷任何位置做標記。
一、考核時間60分鐘 總分230分
二、考核內容：圖1所示為三相異步電動機點動長動控制線路，用現場給定的元器件和網孔板，按照圖1正確選用導線，規范合理布線，導線安裝在線槽中，控制電路接壓線端子并按照圖1標注加號碼管。
注：元器件已經固定在網孔板上，接線從FU出線端開始，電動機已接成星形。

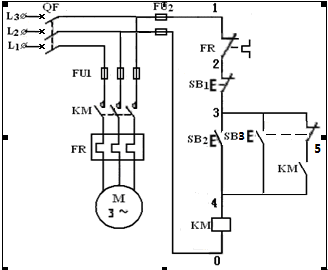

圖1 三相異步電動機點動長動控制線路
安全文明操作要求：
①不允許帶電操作（通電試車除外）。
②現場操作符合安全操作規程，避免損壞元器件或造成安全事故。發生重大設備和人身事故，終止考試，成績記為零分。
③合理裁剪導線，避免浪費。
④正確使用電工工具及儀表，防止損壞。
⑤工具擺放有序，導線線頭和布線的處理符合職業崗位要求，保持現場工位整潔。
⑥著裝整潔大方，遵守考場紀律，聽從監考人員安排。
三、考核要求
1、元器件的選擇與檢測：
①根據圖1所示電路圖選擇元器件，熟悉電路中元器件的名稱、型號，掌握元器件的測試和使用方法。
②開考10分鐘內用萬用表對選擇的元器件進行檢查，如有損壞，應及時報告監考人員，要求更換。若不報告監考老師，視作損壞元器件處理。
2、布線：正確選用導線，按照圖1規范合理布線，導線安裝在線槽中，接線端按題目要求使用壓線端子和號碼管。
3、控制線路分析測試：不加交流電源，完成分析和測試。
4、通電試車：在檢查無誤后，按考評員要求演示線路功能，主電路和控制電路分別計分。在考試期間可有兩次通電試車機會。
