2019中考物理知識點：識別串聯和并聯的方法
◆ 定義法
若電路中的各元件是逐個順次連接起來的，則電路為串聯電路，若各元件“首首相接，尾尾相連”并列地連在電路兩點之間，則電路就是并聯電路。
◆ 電流流向法

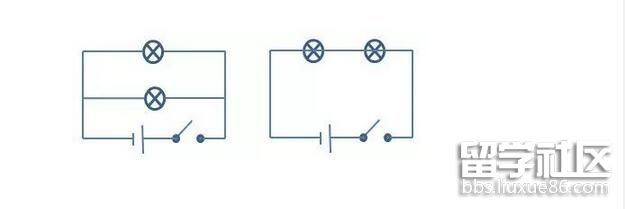

從電源的正極(或負極)出發，沿電流流向，分析電流通過的路徑。若電流在某處分支，又在另一處匯合，則分支處到匯合處之間的電路是并聯的(如左圖所示);若只有一條路徑通過所有的用電器，則這個電路是串聯的(如右圖所示)。
◆ 節點法
就是在識別電路的過程中，不論導線有多長，只要其間沒有電源、用電器等，導線兩端點均可以看成同一個點，從而找出各用電器兩端的公共點。

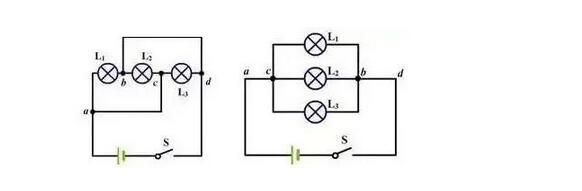

具體方法：先在圖中各節點處用字母表示出來，如左圖所示。
由“節點法”可知，導線的a端和c端看成一個點，導線的b端和d端看成一個點，這樣L1、L2和L3的一端重合為一個點，另一端重合為另一個點，由此可知，該電路有三條支路，并由“電流流向法”可知，電流分三條叉，因此這個電路是三盞電燈的并聯，等效電路如右圖所示。
◆使用拆除法識別串并聯電路
拆除法是識別較難電路的一種重要方法。它的原理就是串聯電路中各用電器互相影響，拆除任何一個用電器，其他用電器中就沒有電流了;而并聯電路中，各用電器獨立工作，互不影響，拆除任何一個或幾個用電器，都不會影響其他用電器。

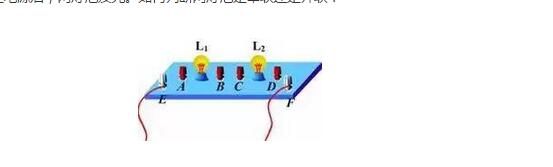

如圖所示，兩個燈泡通過燈座裝在一個木匣子上，A、B、C、D分別是連接兩燈泡燈座的接線柱。E、F兩接線柱間接上電源后，兩燈泡發光。如何判斷兩燈泡是串聯還是并聯?
分析：串聯電路只有一個電流的路徑，只要一處斷開，整個電路斷路，即其他用電器不能工作;并聯電路有兩個或兩個以上電流的通路，其中一個支路斷開，其他支路的用電器仍然工作，即各用電器件互不影響。因此可用斷路法進行判斷。
所以，只要擰下一只燈泡，若另一只燈泡熄滅則兩燈串聯，否則兩燈并聯。
